角接觸球軸承的主要特點
1、具有接觸角；
2、能夠調整預緊載荷；
3、能夠提供各種列數的組合形式。
對于角接觸球軸承，需要充分考慮其特點進行選擇。為了能夠符合用途、目的，使得軸承選型最佳，本節中將介紹接觸角、預緊載荷、軸承配列的相關特性。

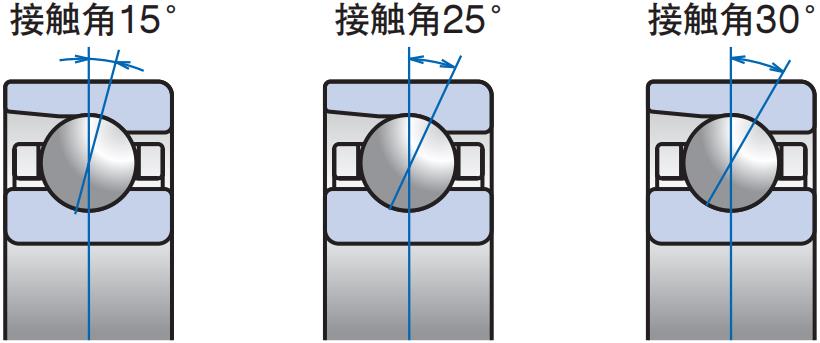

接觸角的影響
角接觸球軸承，其接觸角越大，能承受的軸向載荷就越大，接觸角越小，能承受的軸向載荷就越小。相反，接觸角越小越適合用于高速旋轉，徑向載荷的承受能力也越大。

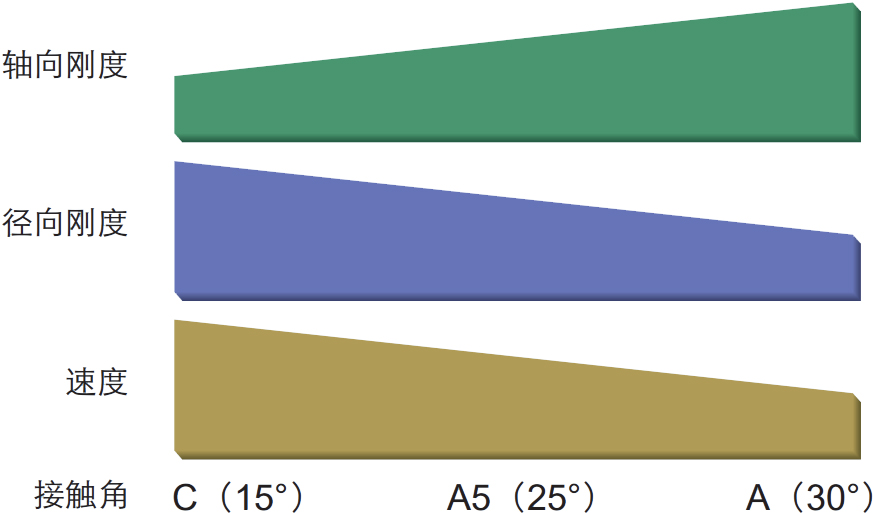

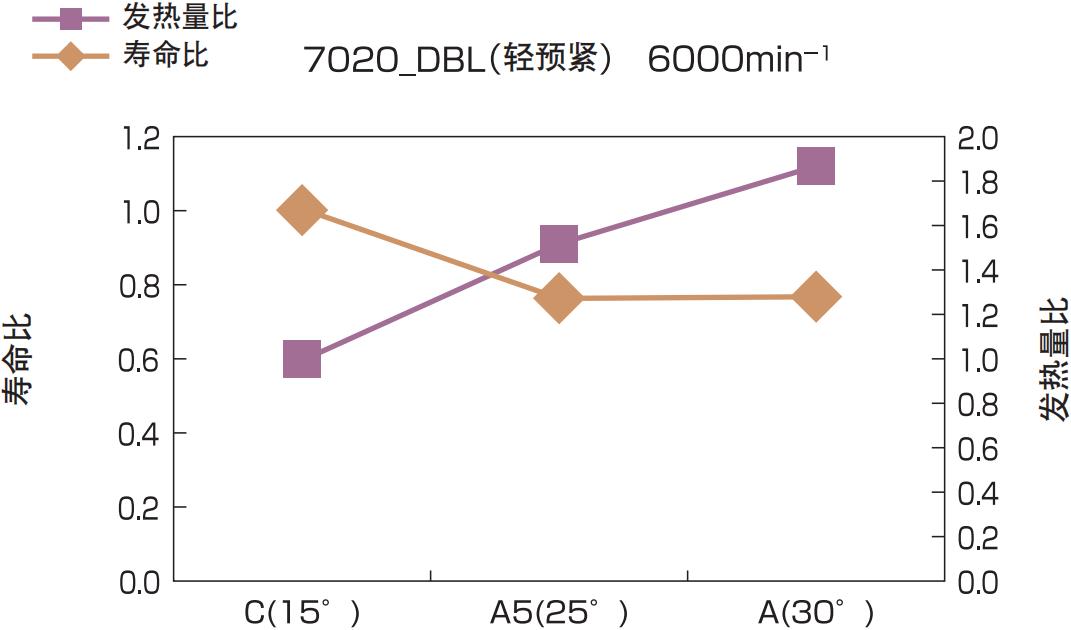

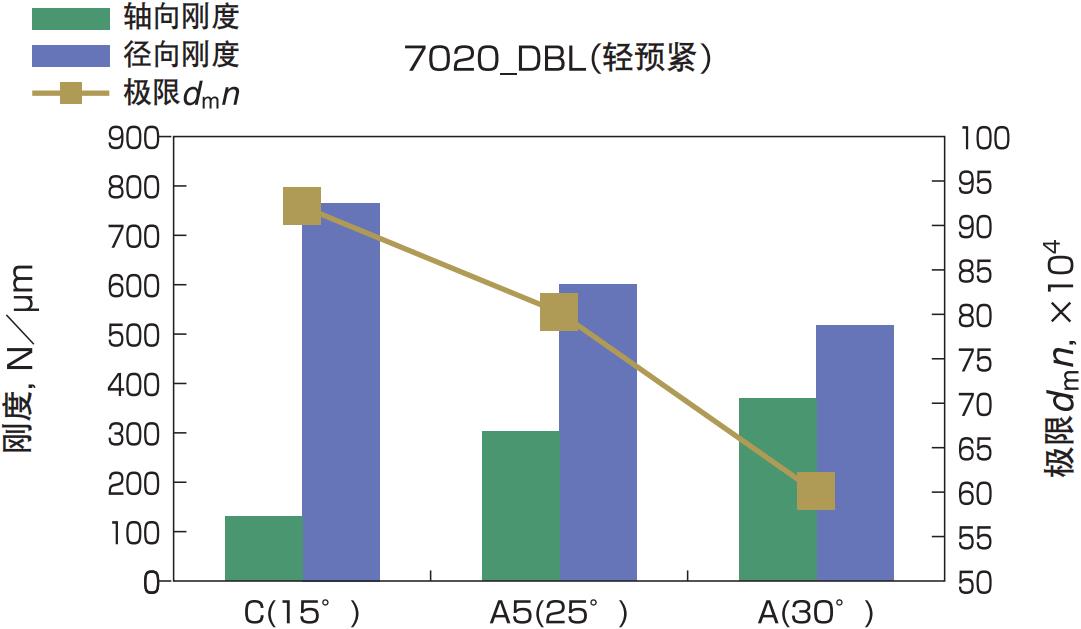

下圖以7020軸承為例，C（15°）、A5（25°）、A（30°）三種接觸角的剛度、極限轉速、發熱量等的比較。
以標準預緊的L預緊為例，軸向剛度方面A接觸角最好，大致是C接觸角的3倍，而極限轉速有所降低。徑向剛度及發熱方面 C接觸角最好，而A接觸角稍差。
預緊力的影響
預緊力與接觸角一樣，是決定角接觸球軸承性能的重要因素之一。

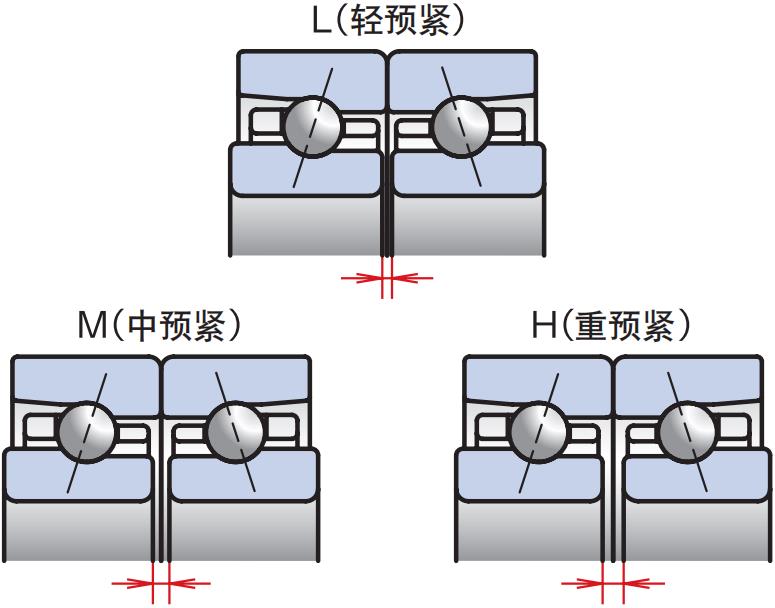

作為標準預緊，NSK產品分為EL（微預緊）、L（輕預緊）、M（中預緊）、H（重預緊）等。

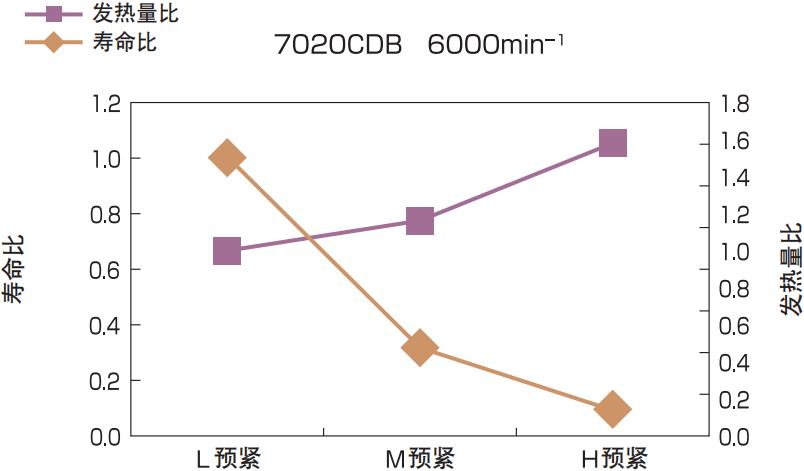

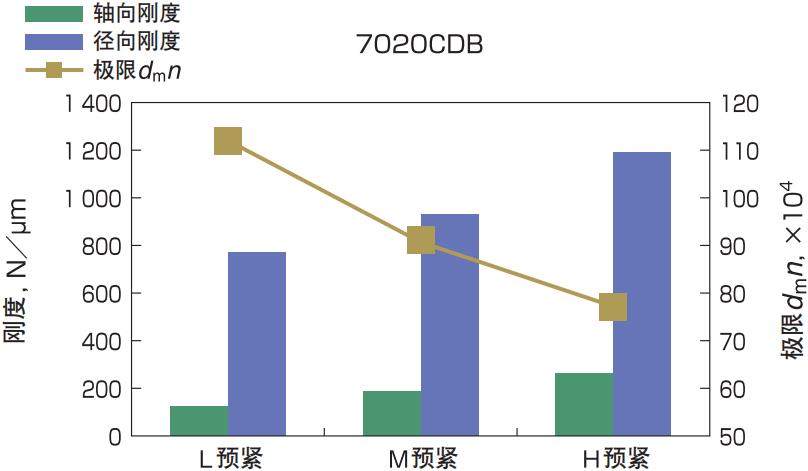

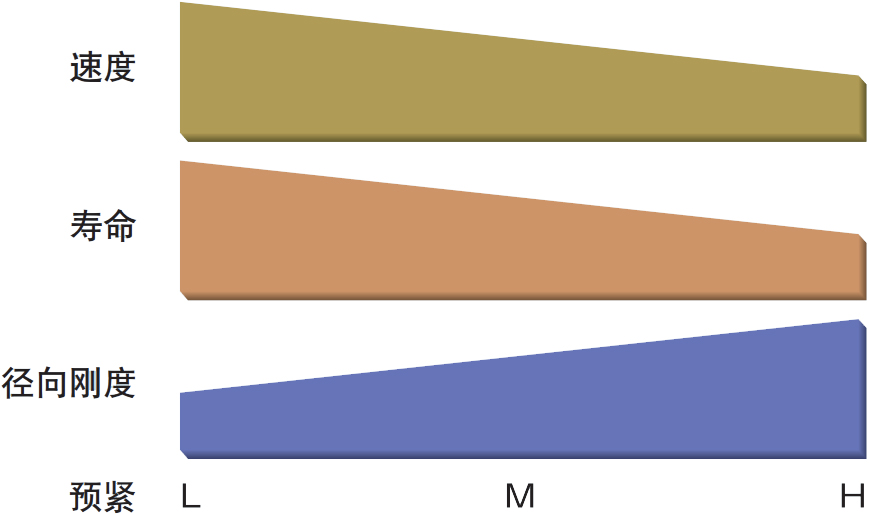

下圖以7020CDB軸承為例，在不同預緊下，軸承性能比較的結果。即使是接觸角一樣，預緊力越大，徑向剛度和軸向剛度都有提高，相反發熱增加、壽命、極限轉速有不同程度的降低。剛度和轉速不能兩全其美，只能在一定程度上以犧牲其中的某一性能為代價。施加過大的預緊力，在高速運轉時有可能發生咬粘，請務必注意。
軸承配列的影響
將兩個以上角接觸球軸承組合成一組使用，稱為組合式角接觸球軸承。組合方式有三種，背對背組合（DB）、面對面組合（DF）、串聯組合（DT），列數可根據設計要求任意設定。

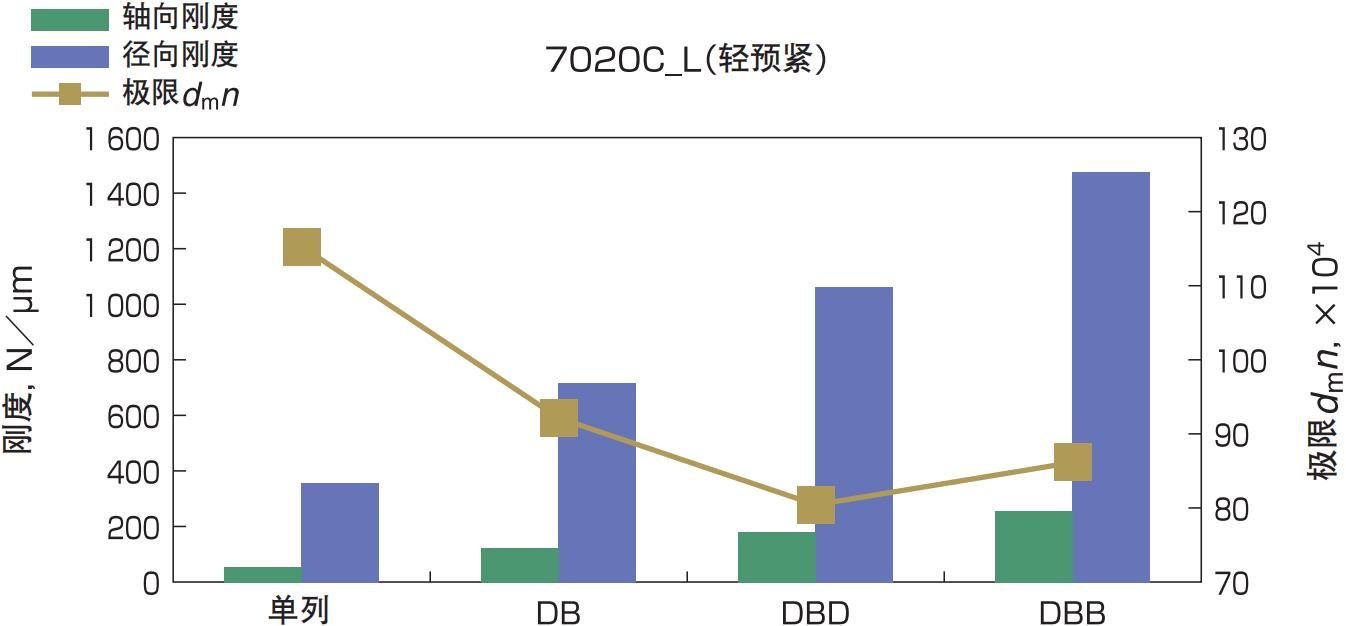

一般情況下，雙列、三列、四列的組合使用較多。在同樣背對背組合時，隨著列數的增加軸承剛度相應提高，承載能力也提高，但極限轉速會有所下降。

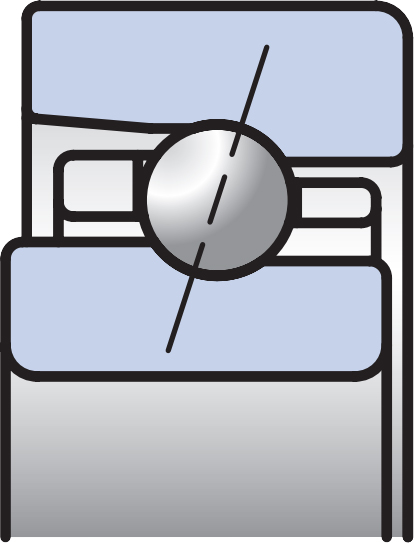

單列

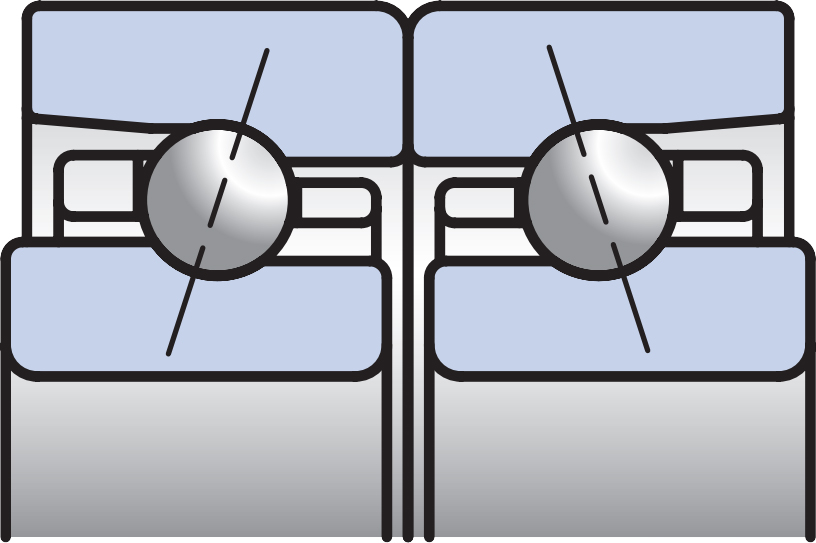

雙列（DB）

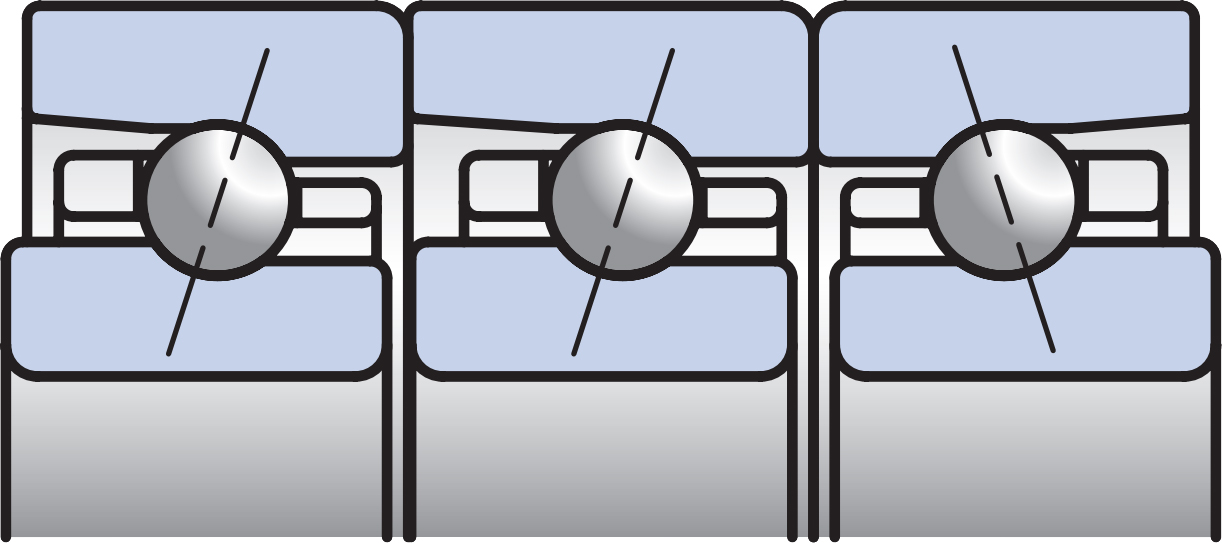

三列（DBD）

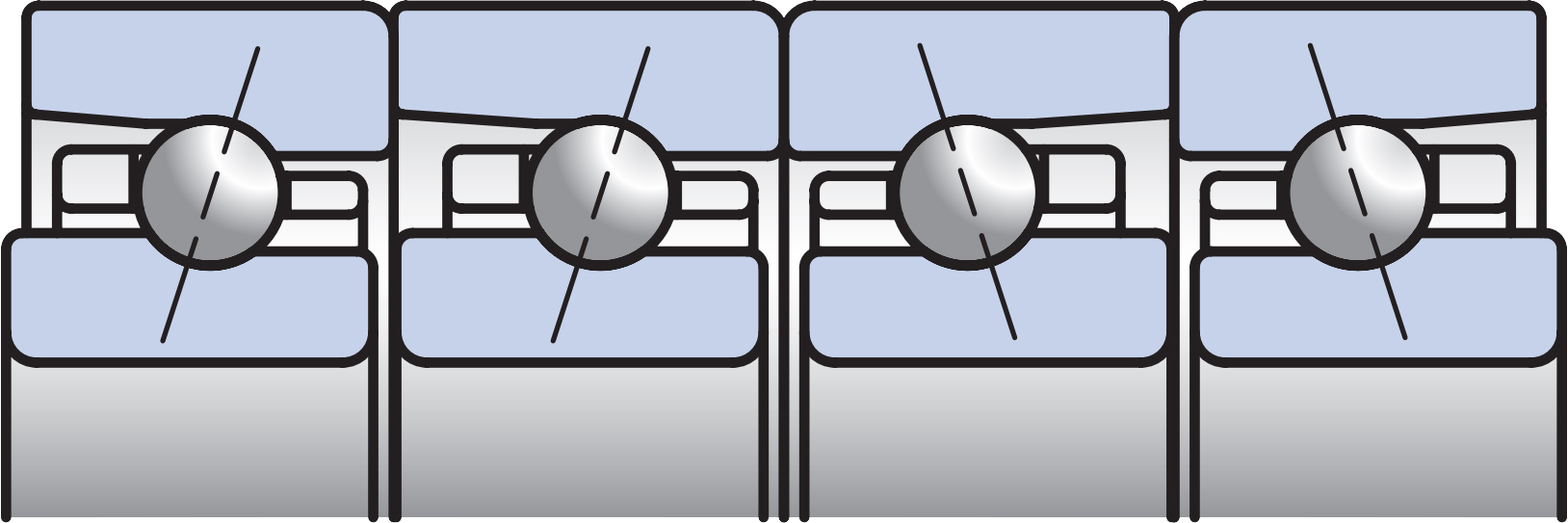

四列（DBB）
