精密軸承
Precision Bearings

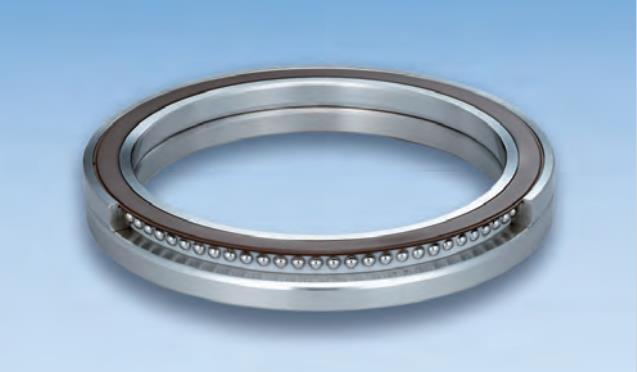

高精度窄幅角接觸球軸承ROBUST-SLIM
針對機床旋轉軸專門設計的角接觸球軸承，實現了高剛度和低力矩性能，適用于多軸加工機械的高精度加工需求。
特點
低力矩
采用球軸承，實現低力矩
高精度
BRSA130的旋轉軸心跳動精度達到0.5 μm以下
高剛度
確保與交叉滾子軸承同等的高力矩剛度
小型化
寬度尺寸與標準軸承相比減小35%以上
軸承代號構成
B
R
S
A
1
3
0
S
T
2
1
V
D
B
C
P
4
5
P
5
BRSA：① 軸承形式代號
130：② 公稱軸承內徑
S：③ 類型代號
T21：④ 保持架代號
V：⑤ 密封圈代號
DB：⑥ 組配代號
CP45：⑦ 預緊代號
P5：⑧ 精度記號
BRSA
軸承形式代號
BRSA：接觸角35°
130
公稱軸承內徑
內徑尺寸 mm130170220340400
S
類型代號
S：內外圈SUJ2或SUJ3，滾珠SUJ2
T21
保持架代號
無代號：套圈引導銅合金保持架
T21：套圈引導樹脂保持架
V
密封圈代號
V：單側非接觸式橡膠密封圈
DB
組配代號
DB：背對背配對
CP45
預緊代號
CP：特殊預緊游隙
P5
精度代號
P5：P5級精度
軸承型號列表
軸承型號
內徑
外徑
厚度
極限轉速
操作
BRSA130ST21VDBCP45
130.00
165.00
22.00
260
BRSA170ST21VDBCP55
170.00
215.00
27.00
200
BRSA220ST21VDBCP62
220.00
270.00
31.00
150
BRSA340SVDBCP95
340.00
420.00
50.00
100
BRSA400SVDBCP100
400.00
500.00
62.00
80
