精密軸承
Precision Bearings

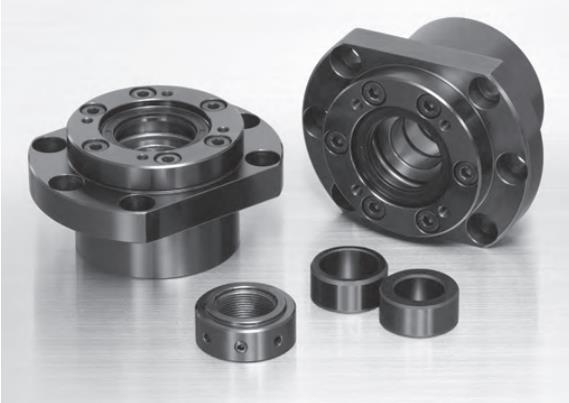

滾珠絲杠支撐單元
特點
高載荷、機床用支撐單元，釆用高精度、高剛度滾珠絲杠支撐用推力角接觸球軸承（NSK TAC C系列），具備最佳性能與構造，共有如下圖所示3種組合方式。
特點
具有防塵設計，可以簡化滾珠絲桿支撐部設計。
軸承的預緊力己經過調整，并預先安裝至支撐單元內部，使用時可省略軸承安裝相關工序。
滾珠絲杠支撐單元由軸承座、壓蓋、滾珠絲杠支撐用推力角接觸球軸承、防塵密封圈、內隔圈、預緊固定螺栓、墊圈、鎖緊螺母組成。NSK支撐單元的預緊力已進行高精度調整，所有組件為一體化設計，請勿分解。
軸承內已填充潤滑脂。
軸承代號構成
W
B
K
3
0
D
F
D
-
3
1
H
WBK：① 支撐單元代號
30：② 公稱軸承內徑
DFD：③ 組配代號
-31H：④ 追加記號
WBK
支撐單元代號
WBK：滾珠絲杠支撐單元
30
公稱軸承內徑
內徑代號 mm
DFD
組配代號
DF：雙列組配DFD：三列組配DFF：四列組配
-31H
追加記號
追加記號
軸承型號列表
軸承型號
內徑
外徑
厚度
極限轉速
操作
WBK17DF-31H
17.00
70.00
60.00
6900
WBK20DF-31H
20.00
70.00
60.00
6900
WBK25DF-31H
25.00
85.00
66.00
5200
WBK25DFD-31H
25.00
85.00
81.00
5200
WBK30DF-31H
30.00
85.00
66.00
4900
WBK30DFD-31H
30.00
85.00
81.00
4900
WBK35DF-31H
35.00
95.00
66.00
4100
WBK35DFD-31H
35.00
95.00
81.00
4100
WBK35DFF-31H
35.00
95.00
96.00
4100
WBK40DF-31H
40.00
95.00
66.00
4100
WBK40DFD-31H
40.00
95.00
81.00
4100
WBK40DFF-31H
40.00
95.00
96.00
4100
